Automation

Smart Building

KNX Gebäudeautomation

KNX ist der weltweit führende Standard für intelligente und interoperable Gebäudeautomation.

Ob Heizung, Storen, Beleuchtung oder Sicherheitssystem – KNX verbindet alle wichtigen Funktionen eines modernen Gebäudes und macht sie zentral steuerbar. KNX steht für mehr Komfort, Energieeffizienz und Flexibilität in der Gebäudeplanung.
Dokumente

Smart Building
- PDF (2228 KB)
Planungsunterlagen KNX
- PDF (16.1 MB)
Schulungsprogramm KNX
- PDF (3.3 MB)
Weitere Dokumente anzeigen

Kurzanleitung KNX DCA
- PDF (494 KB)
SFB-1M-SFB-5M - Bedienungsanleitung
- PDF (6.0 MB)
MOFUB - Inbetriebnahmeanleitung
- PDF (1.2 MB)
MOFUB-1 - Inbetriebnahmeanleitung
- PDF (826 KB)
Terminal Server GTS - Technisches Beilageblatt
- PDF (616 KB)
EMX-8 - Technisches Beilageblatt
- PDF (366 KB)
WHX - Technisches Beilageblatt
- PDF (260 KB)
FMX-IH - Technisches Beilageblatt
- PDF (262 KB)
JAX-1 - Technisches Beilageblatt
- PDF (3.1 MB)
JAX-3 - Technisches Beilagenblatt
- PDF (947 KB)
JAX-6 - Technisches Beilageblatt
- PDF (1.2 MB)
JAX-9 - Technisches Beilageblatt
- PDF (1.3 MB)
FS-4I - Sensormodul für die Sonnenschutzzentrale
- PDF (721 KB)
BGT Bedienterminal - Benutzerhandbuch
- PDF (437 KB)
Terminal Server GTS - Benutzerhandbuch
- PDF (2.1 MB)
FlexModul - Benutzerhandbuch
- PDF (8.4 MB)
BGT-AP Bedienterminal Touchpanel AP
- PDF (1.5 MB)
BGT-UP Bedienterminal Touchpanel UP
- PDF (1.7 MB)
GSS - Globalstrahlungssensor
- PDF (502 KB)
HSE - Helligkeitssensor
- PDF (117 KB)
NSE - Niederschlagssensor
- PDF (212 KB)
SPE-24DC - Speisegerät
- PDF (271 KB)
SP640 - Speisegerät
- PDF (337 KB)
TSE - Temperatursensor
- PDF (107 KB)
WH360 - Kombisensor Wind / Helligkeit
- PDF (153 KB)
WS200 - Windsensor
- PDF (144 KB)
WSHE - Windsensor mit Heizung
- PDF (294 KB)
TB2L-2 - Tischbedienung
- PDF (90 KB)
FUE - Funkuhrempfänger
- PDF (121 KB)
IFUSB - KNX USB Schnittstelle
- PDF (311 KB)
IFIP - KNX IP Schnittstelle
- PDF (138 KB)
LK - KNX Linienkoppler
- PDF (145 KB)
RTIP - KNX Router
- PDF (136 KB)
Anleitung Sektorausrichtung
- PDF (1.4 MB)
Inbetriebnahme Universal Messumformer zu GSS
- PDF (1.0 MB)
Merkblatt - Frostgefahren bei Storenanlagen
- PDF (507 KB)
Merkblatt - Server GTS
- PDF (63 KB)
Anschlussschema STAS3-2E Elero Somfy Lamellenstoren
- PDF (159 KB)
Anschlussschema STAS3-2E Somfy-GRA Walzenprodukte
- PDF (127 KB)
Anschlussschema STAS3-2E EleroComfort Lamellenstoren
- PDF (120 KB)
Anschlussschema STAS4-3E Elero Lamellenstoren
- PDF (214 KB)
Anschlussschema STAS4-3E EleroComfort Lamellenstoren
- PDF (180 KB)
Anschlussschema STAS3-2E Baier Schiebeladen
- PDF (120 KB)
WHX - Lackierungsanleitung
- PDF (173 KB)
Software

ETS4 Produktdatenbank - 121
- ZIP (24.2 MB)
ETS5 Produktdatenbank - 125
- ZIP (26.1 MB)
Planung | CAD

Download aller CAD Dateien als Zip
Ausschreibungstext

Griesser KNX

Integrale Steuerung

1. Storensteuerung allgemein

Die Storensteuerung hat zum Zweck, einen optimalen Sonnenschutz zu gewährleisten. Dabei sind die klimatischen Randbedingungen für den Produkteschutz (Wind, Regen, Frost) sowie auch für optimale Beschattung (Tageslichtnutzung ohne Blendung) zu berücksichtigen.
Zur optimalen Ansteuerung des Gebäudes werden die Fassaden in Abschnitte (Sektoren) unterteilt. Es sind x Sektoren vorzusehen, wobei jeder Sektor individuell verwaltet und angesteuert wird.

1.1 Übergeordnete Befehle Manuell
Für die Gebäudesteuerung wird eine Gesamtbedienung eingesetzt, welche sämtliche Sonnenschutzprodukte in eine definierte Position fahren kann.

1.2 Übergeordnete Befehle Leitebene
Von der Leitebene werden Steuerbefehle an die Storensteuerung übergeben. Ein Steuerbefehl besteht aus Auf, Ab, Beschattungsposition etc. und ist für spezifische Sektoren bestimmt.
Dabei sind die Prioritäten korrekt zu handhaben (anstehender Produkteschutz darf nicht übersteuert werden).

1.3 Visualisierung Befehle an Leitebene
Von den Jalousieaktoren werden Statuszustände an die Leitebene übergeben. Statuszustände sind: Aktuelle Position, Aktive Sperren, Problem Motor/Zuleitung.
Bei der Übermittlung von Statusmeldungen ist darauf zu achten, dass keine Überlastung auf dem Bus stattfinden kann. Idealerweise werden die Meldungen erst abgerufen, wenn eine entsprechende Ansicht auf der Leitebene erwünscht wird.

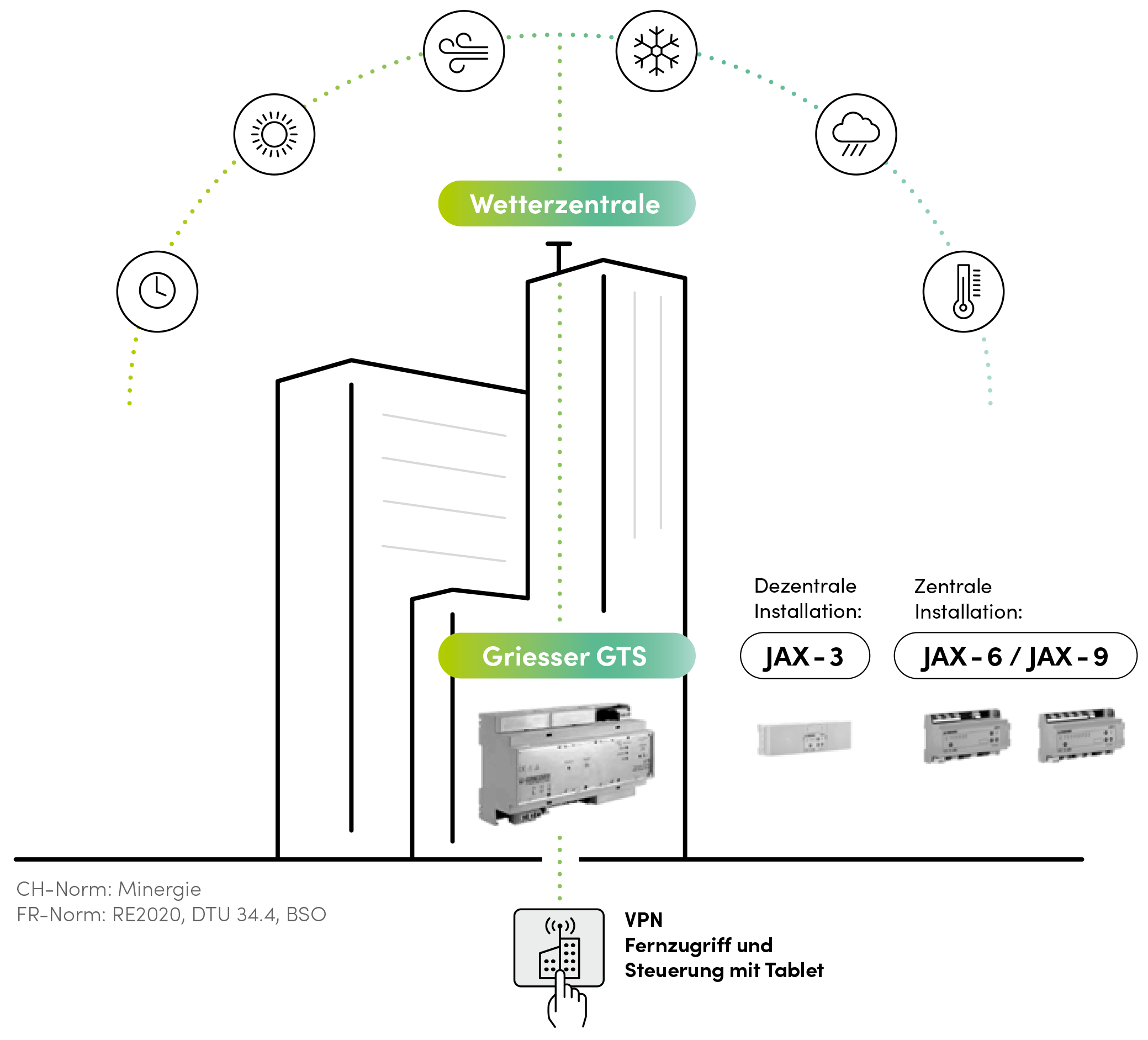

2. Funktionalität Wetterzentrale

2.1 Funktionen Zentral (Automatik)
Die Automatikfunktionen werden zentral verwaltet und können nur durch eine Fachperson eingestellt werden (einfache Verstellung der Schwellwerten, ohne in die Automatik einzugreifen).
Jede Automatik kann für jeden Sektor individuell eingestellt werden. Es ist jedoch vorzuziehen, Gruppierungen der Sektoren bezüglich Automatikstrategie zu bilden.

2.2 Beschattungsautomatik allgemein
Die Aussenhelligkeit wird durch einen zentralen Helligkeitssensor in einem Bereich von 360° erfasst. Die Beschattungsautomatik stellt die Sonnenschutzprodukte (Storen, Markisen) in die richtige Position.

2.2.1 Beschattungsautomatik Lamellenstore Standard
Bei Überschreiten des Schwellwertes werden die Lamellenstoren in die Beschattungsposition gefahren. Es werden nur die Fassadenseiten beschattet, welche von der Sonne bestrahlt werden. Eine Zeitverzögerung verhindert eine zu schnelle Reaktion der Steuerung bei schnell wechselndem Wetter. Diese Zeitverzögerung richtet sich nach der Sonnenscheindauer. Bevor der Behang hochgefahren wird, sollen die Lamellen in die waagerechte Position fahren und eine weitere Verzögerungszeit abwarten.

2.2.2 Beschattungsautomatik Lamellenstore Sonnennachlauf
Die Sonnenschutzprodukte werden dem Sonnenstand, unter Berücksichtigung des fassadenbezogenen Frontaleinstrahlungswinkels nachgerichtet. Dabei werden die Lamellen so gestellt, dass möglichst viel Licht in das Innere des Raumes dringt, aber keine Blendung entsteht. Das Verstellen der Lamellen erfolgt idealerweise durch vier Positionen. Das System sollte jedoch mehr Positionen verwalten können, um späteren kundenspezifischen Anforderungen gerecht zu werden (maximal 10 Positionen auf den vollen Lamellendrehwinkel).
Es werden nur die Fassadenseiten beschattet, welche von der Sonne bestrahlt werden. Eine Zeitverzögerung verhindert eine zu schnelle Reaktion der Steuerung bei schnell wechselndem Wetter. Diese Zeitverzögerung richtet sich nach der Sonnenscheindauer. Bevor der Behang hochgefahren wird, sollen die Lamellen in die waagerechte Position fahren und eine weitere Verzögerungszeit abwarten.
In Zusammenhang mit Sonnennachlauf sollte die Funktion „Automatiksperre“ eingesetzt werden.

2.2.3 Beschattungsautomatik Stoffstore Standard
Bei Überschreiten des Schwellwertes werden die Stoffstore nach unten gefahren – Stoffstore mit Auslegearmen in die Beschattungsstellung. Es werden nur die Fassadenseiten beschattet, welche von der Sonne bestrahlt werden. Eine Zeitverzögerung verhindert eine zu schnelle Reaktion der Steuerung bei schnell wechselndem Wetter. Diese Zeitverzögerung richtet sich nach der Sonnenscheindauer.

2.2.4 Beschattungsautomatik Stoffstore Schattenkantenführung
Bei Überschreiten des Schwellwertes werden die Stoffstore wird nur so weit ausgefahren, bis der Schattenwurf an einem definierten Ort fällt. Bei Änderung der Sonnenposition wird der Stoffstore entsprechend nachgestellt, jedoch maximal in 3 Positionen. Eine Zeitverzögerung verhindert eine zu schnelle Reaktion der Steuerung bei schnell wechselndem Wetter. Diese Zeitverzögerung richtet sich nach der Sonnenscheindauer.

2.2.5 Beschattungsautomatik Horizontbegrenzung
Schattenwürfe von Nebengebäuden oder einen eigenen Gebäudeteil können über die Funktion Horizontbegrenzung erfasst und berücksichtigt werden. Es wird sichergestellt, dass nur die Behänge, die dem direkten Sonnenlicht ausgesetzt sind beschatten. Die Lichtauswertung erfolgt zentral auf dem Dach. Somit müssen keine Lichtfühler in der Fassade montiert werden. Spätere Anpassungen können einfach in der Software erfolgen.

2.2.6 Beschattungsautomatik Globalstrahlungsauswertung
Mit der Globalstrahlungsauswertung wird der Energieeintrag der Sonneneinstrahlung anhand der Fassadenausrichtung erfasst und die Behänge   in eine optimale Position gefahren.

2.2.8 Eingeschränkte Bedienung
Der Benutzer kann die Storen nur soweit bewegen, dass keine direkte Strahlung in den Raum gelangen kann. Die Bedienung wird situativ eingeschränkt. Diese Funktion kann auch in Kombination mit Sonnennachlauf verwendet werden.

2.3 Zeitautomatik mit Jahreskalender
Zeitprogramme führen die eingestellten Zeitbefehle zu der definierten Zeit aus. Die Zeitautomatik kann aktiviert oder deaktiviert werden. Mit einer Kalenderfunktion (Jahreskalender) sollen während frei wählbaren Perioden die Zeitprogramme mit neuen Schaltzeiten übersteuert werden können.
Die genauen Zeit- und Datumsangaben werden zu einem späteren Zeitpunkt bekannt gegeben.
Ein Zeitbefehl besteht aus folgenden Informationen:
• Zeit der gewünschten Befehlsausführung in Stunden und Minuten
• Wochentag, an dem die Befehlsausführung vorgesehen ist: So, Mo, Di, Mi, Do, Fr, Sa
• Automatische Sommer- / Winterzeitumschaltung
• Sommer- / Winterbetrieb
• Befehle: Auf, Ab, Beschattungsposition, Höhe, Winkel, Sperre der Lokalbedienung ein/ausschalten, ein-/ausschalten von Beschattungsautomatik und / oder anderen Automatikprogrammen.
Zur Verminderung der natürlichen Auskühlung sollen im Winter die AussenLamellenstoren während der astronomischen Nacht herunterfahren bzw. schliessen.

2.4 Windautomatik
Ein Zentraler Windsensor erfasst die momentane Windgeschwindigkeit und übermittelt diese an die Zentraleinheit. Die Windgeschwindigkeiten können für jeden Sektor individuell angepasst werden. Die Grenzwerte für die Windbelastung sind vom Sonnenschutzhersteller vorgegeben.
Typische Werte sind:
Stoffstoren:	28 km/h
Lamellenstoren:	60 km/h
Um unnötige Fahrten bei schnell wechselnder Witterung zu vermeiden, sind für die automatische Rückstellung Zeitverzögerungen vorgesehen.
Bei Windalarm werden alle Automatiken und alle Lokalbedienungen gesperrt und die Sonnenschutzprodukte bis zur Rückstellung in die Sicherheitsposition gefahren.
Für den Schutz von mehreren Sonnenschutzanlagen an einem Gebäude muss der Windsensor dort montiert werden, wo die grössten Windgeschwindigkeiten vorherrschen. Da die Windgeschwindigkeit normalerweise mit der Höhe über dem Boden ansteigt, ist die Montage auf dem höchsten Punkt am Gebäude zu empfehlen. Der Windsensor ist zyklisch zu überwachen (ca. 60h), um im Störungsfalle die Sonnenschutzanlagen in die Sicherheitsposition zu fahren.
"Es müssen bis zu drei Windsensoren pro Fassade berücksichtigt werden können um Wirbelbildungen, Fallwinde oder Sogwirkungen punktuell zu erfassen
(die Grundlage für die Platzierung bzw. Platzierungsort ist nicht Bestandteil und erfolgt bauseits)."

2.5 Regenautomatik
Die Storensteuerung verzögert den Regenalarm zeitlich, damit nicht die geringste Feuchtigkeit unmittelbare Auswirkungen zeigt. Nach dieser Verzögerung werden die Sonnenschutzprodukte eingezogen. Die Rückstellung des Regenalarms ist ebenfalls zeitlich verzögert, um bei schnell wechselnden Wetterbedingungen unerwünschte Bewegungen der Sonnenschutzprodukte zu vermeiden.
Die Lokalbedienung wird bei einem Niederschlagsalarm gesperrt. Eine örtliche Bedienung ist bei Regen nicht mehr möglich.

2.6 Frostautomatik
Die Frostschutzautomatik misst das Vorhandensein von Niederschlag und Temperaturen nahe des Gefrierpunktes. Zusammen mit dem zeitlichen Verlauf von Niederschlag und Temperatur schliesst die Automatik auf eine Möglichkeit von Vereisung. Ein Frostalarm wird ausgelöst, wenn innerhalb der letzten 12 Stunden Niederschlag registriert wurde und die Temperatur kleiner als 2°C ist. Eine Sperre aufgrund von Frostsituationen kann manuell oder automatisch zurückgesetzt werden. Eine automatische Rückstellung erfolgt nach einer Temperaturerhöhung auf über 6°C.
Variante a)
Bei aktivem Frost sind sämtliche Zentralbefehle unterdrückt, vor Ort kann die Anlage nicht bedient werden.
Variante b)
Bei aktivem Frost sind sämtliche Zentralbefehle unterdrückt, vor Ort können einzelne Storen manuell gefahren werden.
Variante c)
Bei aktivem Frost wird sichergestellt, dass die Lamellen nicht ganz schliessen und somit diese nicht zusammenfrieren können. Alle Funktionen sind in Betrieb.
Variante d)
Bei aktivem Frost wird sichergestellt, dass nur die Lamellen im unteren Bereich bewegt werden können, ohne ganz zu schliessen.
Variante e)
Je nach Raum- und Gebäudebetriebsart wird die Funktion  der Frostautomatik umgeschaltet (wählbare Verhalten sind: manuelle Bedienung freigegeben oder nicht; Einschränkung aktiv oder nicht).

2.7 Temperaturautomatik
Anhand der Aussen oder Innentemperatur wird die Beschattungsautomatik ein-/ausgeschaltet.
Verzögerungszeiten und Schwellwert können vom Endnutzer einfach über einen Faktor verstellt werden, ohne dass das Programm verändert wird.

2.8 Hagelschutz
Die Hagelschutzautomatik erfasst herannahende Gewitterfronten mit Hagelschlag und schützt Storen vor Schäden. Ein Hagelalarm wird ausgelöst, wenn im  Umkreis von ca. 1 km zeitnah Hagelschlag prognostiziert wird.

2.9 Prioritätenhandling
Die Prioritäten sind nach folgender Reihenfolge einzuhalten:
1. Priorität Brand
Die Sonnenschutzanlagen müssen im Brandfall automatisch einfahren und verriegeln (manuelle Bedienung nicht mehr möglich). Untergeortete Prioritäten sind ausser Kraft.
2. Priorität Wind
Die Windautomatik fährt bei Überschreitung alle Sonnenschutzanlagen ein und verriegelt diese (manuelle Bedienung nicht mehr möglich). Untergeortete Prioritäten sind ausser Kraft.
3. Priorität Reinigung Fenster
Der Reinigungsschalter fährt die Storen in die obere Endlage und verriegelt diese.
4. Priorität Reinigung Lamelle
Der Reinigungsschalter fährt die Lamellenstoren in horizontale Position und verriegelt diese.
5. Priorität Regen
Bei Regen werden die Sonnenschutzanlagen (Lamellen und Markisen) eingefahren.
6. Priorität Hagel
Bei Hagel werden die Sonnenschutzanlagen (Lamellen und Rollladen) eingefahren.
7. Priorität Frost
Bei Frost werden die Sonnenschutzanlagen (Lamellen) in die definierte Position gefahren
8. Priorität Lokalbedienung
Die Sonnenschutzanlagen können individuell verstellt werden. Durch die Betätigung werden übergeordnete Befehle automatisch unterbunden. Diese Sperre wird durch die Zentrale aufgehoben.

3 Geräte Wetterzentrale

3.1 Wetterzentrale
Komplette KNX-Storensteuerungs-Zentrale mit mindestens 8 Fassadensektoren, ausbaubar bis zu 320 Fassadensektoren.

Zeitautomatik
- Wochenkalender
- Jahreskalender
- Sommer- / Winterzeitumschaltung
- Zeitbefehle (bis zu 50 Befehle)
- Astrofunktion (Sonnenaufgang-/untergang)
- Anschluss von DCF77 Empfänger

Beschattungsautomatik
- globale Auswertung der Helligkeit
- Beschattungsposition
- direkter Sonnennachlauf
- Horizontbegrenzung
- Globalstrahlungsauswertung
- Schattenkantensteuerung
- beliebige Strategie aus Elevation oder Azimut
- Einschränkung der Bedienung aufgrund Sonnenstand

Sicherheitsautomatik
- Regenautomatik
- Frostautomatik
- Windautomatik
- Weitere Prioritäten wie Brand, Reinigung, Hagel  etc.

Aufnahme von Sensorik
- Windsensoren
- Temperatursensoren
- Regensensor
- Helligkeitssensor global
- Helligkeitssensor lokal
- Potentialfreier Kontakt

Typ: wie FlexModul (FMX), Griesser AG, CH-8355 Aadorf

3.2 Wetterzentrale für Wohnbau
Komplette KNX-Storensteuerungs-Zentrale mit integrierter Sensorik für die Ansteuerung von bis zu 8 Sektoren. Konfiguration direkt über ein PlugIn in der ETS. Mit Simulationsmodus und Diagnosefunktion.

Zeitautomatik
- 8 Zeitprogramme mit je 2 Befehlen für Mo-Fr und Sa/So
- automatische Sommer- / Winterzeitumschaltung
- Dämmerungsfunktion
- Astrofunktion (Sonnenaufgang-/untergang)
- integrierter Funkuhrempfänger

Beschattungsautomatik
- globale Auswertung der Helligkeit und Globalstrahlung
- Beschattungsposition
- direkter Sonnennachlauf
- Horizontbegrenzung
- Schattenkantensteuerung

Sicherheitsautomatik
- Niederschlagsautomatik
- Frostautomatik
- Windautomatik
- Sperrfunktion mit verschiedenen Prioritäten

Empfangen und Auswerten von Sensordaten über den KNX-BUS
Versenden von internen Sensor- und Automatikdaten, sowie Uhrzeit und Datum auf den KNX-BUS
Logikprogramme für die Verarbeitung von 16 externen Eingängen

Typ: wie Wetterzentrale (EMX-8), Griesser AG, CH-8355 Aadorf

3.3 Bedieneinheit Wetterzentrale
Mit der Bedieneinheit der Wetterzentrale können erstellt werden:
- Anzeige aktuelle Sensorzustände
- Anzeige aktuelle Zustände der Fassadensektoren
- Anzeige Alarmmeldungen
- Bedienung jedes einzelnen Fassadensektors
- Bedienung von Sektorgruppen, Abrufen von Szenen
- Rückstellung von Automatikprogrammen wo möglich und sinnvoll.
- Anzeigen und verändern der Zeitautomatik (nach Wochentagen und Kalenderdaten)
- Simulation der Automatik (Helligkeit, Zeitraffer)

Typ: wie Bedienterminal BGT (zusammen mit Wetterzentrale FMX) , Griesser AG, CH-8355 Aadorf

3.4 Fernwartung über Gateway
Mit dem Gateway und der Tool Software zur Wetterzentrale kann über TCP/IP ein Fernzugriff durchgeführt werden.
- Verbindung über das Internet
- Protokollierung von Ereignissen
- Download (überschreiben) der Konfiguration von Aktoren und Zentralen
- Upload (auslesen) der Konfiguration von Aktoren und Zentralen
- Hilfsfunktionen für Service und Inbetriebnahme (Aktoren ansteuern sowie Zentralen identifizieren und zurückstellen)

Typ: wie FlexTool zusammen mit Terminal Server GTS, Griesser AG, CH-8355 Aadorf

3.5 Fremdsystem-Anbindung
Über eine standardisierte, in der Gebäudetechnik gebräuchliche Datenschnittstelle lässt sich eine Verbindung der Storensteuerung zu einem Fremdsystem herstellen.
Anwendungen sind :
-  Integration in die Gebäudeleittechnik
- gewerksübergreifende Gebäudeautomation
- Verbindung mit Visualisierungs- und Bedienstationen
- Absetzen von Kommandos zur Storensteuerung
- Auslesen von Betriebszuständen

Typ: wie Modbus/TCP Schnittstelle zusammen mit Terminal Server GTS, Griesser AG, CH-8355 Aadorf

4 Geräte Sensorik
Die Anzahl benötigten Sensorelemente sind durch den Anbieter zu bestimmen. Es müssen mit den Sensoren die beschriebene Funktionalität erfüllt werden. Sind weitere Komponenten erforderlich, sind diese einzurechnen.

4.1 Helligkeitssensor für 100°
Messbereich mind.	5 ... 50 kLux
Arbeitstemperatur mind.	-35°C ... 80°C
Erfassungswinkel	1 x 100°
IP-Schutz mind.	IP 43

Typ: wie HSE, Griesser AG, CH-8355 Aadorf

4.2 Globalstrahlungssensor
Messbereich min.	0 … 2000 W/m2
Arbeitstemperatur mind.	-30°C ... 70°C

Typ: wie GSS, Griesser AG, CH-8355 Aadorf

4.3 Windsensor KNX
Messbereich Wind mind.	0 … 144 km/h
Messbereich Helligkeit mind.	0 … 150 kLux
Arbeitstemperatur mind.	-30 °C ... 60 °C
IP-Schutz mind.	IP 54

Typ: wie WHX, Griesser AG, CH-8355 Aadorf

4.4 Windsensor
Messbereich mind.	10...110 km/h
Arbeitstemperatur mind.	-20°C ... 60°C
IP-Schutz mind.	IP 43

Typ: wie WS200, Griesser AG, CH-8355 Aadorf

4.5 Kombisensor Wind / Helligkeit 360°
Messbereich Wind mind.	10...110 km/h
Messbereich Helligkeit mind.	5 … 50 kLux
Arbeitstemperatur mind.	-20°C ... 60°C
Erfassungswinkel	1 x 360° oder 4 x 100°
IP-Schutz mind.	IP 43

Typ: wie WH360, Griesser AG, CH-8355 Aadorf

4.6 Temperatursensor
Messbereich mind.	- 30°C....50°C
Arbeitstemperatur mind.	-35°C ... 70°C
IP-Schutz mind.	IP 43

Typ: wie TSE, Griesser AG, CH-8355 Aadorf

4.7 Regensensor
Arbeitstemperatur mind.	-20°C ... 60°C
IP-Schutz mind.	IP 43

mit integrierter Heizung zum Trocknen der Oberfläche bei Regen oder Schneefall. Inkl. Speisegerät falls notwendig.

Typ: wie NSE + SPE-24, Griesser AG, CH-8355 Aadorf


4.8 Sensormast und Zubehör
Länge mind.	800mm
Durchmesser	27mm
Material	Aluminium

Zur Aufnahme von Sensorelementen inkl. Montagezubehör.

Typ: wie SEMA25, MOSO25, MORI25, MOBL25 Griesser AG, CH-8355 Aadorf

4.9 Signalbox
Zur Anbindung an externen Wetterdienst für Hagelschutz
Typ: VKF-System «Hagelschutz – einfach automatisch»

5 Funktionen Jalousieaktoren
Je nach Anwendung (Gebäude, Raum, Storen, Motor) sind den entsprechenden Eigenschaften rechnung zu tragen.

5.1 Prioritätenhandling
Sicherheitsposition bei Alarm (Brand, Wind, Regen, Frost, Hagel, etc.). Die Position und der noch zulässige Fahrbereich kann eingestellt werden.
Das Prioritätenhandling muss möglichst im Jalousieaktor erfolgen, um eine hohe Verfügbarkeit zu gewährleisten. Sicherheitsbefehle dürfen nicht über Logikmodule geschlauft werden.

5.2 Busspannungsausfall
Bei Busspannungsausfall oder Ausfall der Sicherheitsautomatik fahren die Beschattungsprodukte selbständig in die Sicherheitsposition. Die Sicherheitsfunktion muss deaktivierbar sein, um eine autonome Funktion ohne Bus zu gewährleisten.

5.3 Netzwiederkehr
Bei Netzwiederkehr müssen die Storen in eine definierte Position einnehmen.

5.4 Automatiksperre manuell
Die Befehle von der Wetterzentrale werden unterdrückt, wenn ein Benutzer die Store nach seinen Wünschen eingestellt hat. Prioritätsbefehle (Brand, Wind, Regen, Frost, Hagel,  etc.) werden durch die Automatiksperre nicht unterdrückt.
Die Automatiksperre wird auf der Bedienung durch leuchten signalisiert.
Die Rückstellung der Automatiksperre erfolgt entweder durch ein Befehl vom Taster, ein Befehl von der Zentrale oder durch eine im Aktor eingestellte Zeit. Beim Rückstellen der Automatiksperre fährt der Jalousieaktor in die aktuell vorgegebene Position von der Zentrale oder verbleibt in der aktuellen Stellung.

5.5 Automatiksperre bei Präsenz
Bei Präsenz im Raum wird kein Automatikbefehl ausgeführt. Prioritätsbefehle werden durch die Automatiksperre nicht unterdrückt. Die Automatiksperre wird auf der Bedienung durch leuchten signalisiert.
Beim Verlassen des Raumes (keine Präsenz) fährt der Jalousieaktor den Store in die aktuell vorgegebene Position von der Zentrale.

5.6  Raumbetriebsart
Für Raumfunktionen können Präsenz, Energie-Optimierungsbetrieb, Heizbedarf, Kühlbedarf etc. direkt im Jalousieaktor verarbeitet werden. Je nach Raumbetriebsart werden unterschiedliche Funktionen oder auch Prioritäten aktiviert.
a) Die Möglichkeit der Raumbetriebsarten ist für spätere Nutzung vorzusehen, jedoch noch nicht auszuführen.
b) Die Raumbetriebsart unterscheidet zwischen Anwesend, Abwesend, Energiesparbetrieb und Schutzbetrieb. Bei Anwesenheit sind die manuellen Bedienungen aktiv; Bei Abwesenheit ist der Blendschutz aktiv. Bei Energiebetrieb und Schutzbetrieb ist der Hitzeschutz aktiv, nicht aber der Blendschutz. Sicherheitsbefehle sind unabhängig der Raumbetriebsart immer aktiv; Zeitbefehle werden bei Anwesenheit nicht ausgeührt, bei allen anderen Betriebsarten jedoch schon.

5.7 Fahrstrategie
Lamellenprodukte mit Kettenantrieb, speziellen mechanischen Eigenschaften wie Wendespiel und Motornachlaufzeit kann parametriert werden. Die wichtigsten Typen sind direkt im Jalousieaktor hinterlegt. Spezifische Einstellungen müssen möglich sein.

5.8 Motoransteuerung 3 Endschalter
Die Ansteuerung von Motoren mit 3 mechanischen Endschalter (5-Leiteranschluss). Die Endlagen werden automatisch erkannt.

5.9 Motoransteuerung 2 Endschalter
Ansteuerung von Motoren mit 2 mechanischen Endschalter. Das Anfahren der Beschattungsstellung erfolgt unmittelbar bei erreichen der unteren Endlage ohne Zeitverzögerung. Falls die Motordrehrichtung fehlerhaft ist, könnte diese geändert werden.

5.10 Dunkelphase
Positionierung von Höhe und Winkel erfolgt ohne Dunkelphase. Die Befehle Höhe und Winkel können unmittelbar nacheinander dem Aktor gesendet werden, ohne dass eine Fehlfunktion ausgelöst wird (z.B. Stoppen des Behanges).

5.11 Positioniergenauigkeit
Die Laufzeit der Lamellenstoren ist automatisch zu bestimmen, um den Alterungsprozess sowie die Temperaturunterschiede und daraus resultierenden Drehzahländerungen am Motor rechnung zu tragen.

5.12 Rückmeldung von Störungen
Rückmeldung von Störung. Information, wenn am Motor (Zuleitung, Thermoschutz) eine Störung auftritt.

5.13 Rückmeldung von Zuständen
Folgende Zustände können auf dem System mitgeteilt werden: Zielposition erreicht, aktive Sperre, aktive Automatiksperre, aktive Einschränkung. Die Rückmeldungen können kann als 1 Bit-Information oder als Farbdarstellung (RGB 3 Byte) erfolgen.

5.14 Rückmeldung Position
Rückmeldung von Behanghöhe und Lamellenwinkel (bei Lamellenstoren), Endlage oben/unten, Beschattungsbereich.

5.15 Rückmeldung Betriebsdaten
Als Betriebsdaten werden ausgegeben: Anzahl Schaltzyklen Motor, Anzahl Betriebsstunden Motor, Anzahl Stunden Behang im ausgefahrenen Zustand

5.16 Rücksetzfunktion
Nach einer Sperrfunktion ist die Store in eine definierte Position zu fahren. Als Variante kann der letzte Befehl von der Zentrale oder die letzte Bedienposition gewählt werden.

5.17 Szene
Der Jalousieaktor speichert bis zu 64 Szenen pro Motorkanal direkt im Jalousieaktor ab. Dabei wird die Position sowie die Automatiksperre gespeichert.

5.18 Binäreingang Lamellenstorentaster
Die am Jalousieaktor angeschlossenen Taster können als Befehle auf den KNX gesendet werden. Zudem sind die Leuchtdioden vom Bus ansteuerbar.

5.19 Anzeige Leuchtdiode am Taster
Blinken = Sperrfunktion, der Store kann vom Taster nicht bedient werden.
Leuchten = Automatiksperre, es werden keine Befehle von der Zentrale ausgeführt.

5.20 Prüftaster
Die Installationsprüfung erfolgt mit den Prüftaster direkt am Jalousieaktor. Die  Prüftaster haben die höchste Priorität, um die Bedienung für den Technischen Dienst trotz anstehender Sicherheitssperre zu ermöglichen. Ob die Prüftaster immer, nie oder nur während einem Busunterbruch aktiv sind, ist einstellbar.

5.21 Lokalbedienung mit Funk (Einzeln oder Gruppen)
Optional kann die Bedienung mittels Funk-Handsenders erfolgen (mit einem entsprechenden Jalousieaktor mit Funkmodul oder Modulschacht) .

5.22 Ereignisspeicher
Ausgeführte und ggf. unklare Fahrbewegungen der Storen können unmittelbar oder zu einem späteren Zeitpunkt abgefragt werden. Für jede Fahrbewegung ist der Zeitpunkt (Datum/Uhrzeit) sowie der zugehörende Auslöser (Bedienung, Automatik, Sperrfunktion etc.) ersichtlich. Der Ereignisspeicher umfasst Fahrbewegungen der letzten rund 6 Monate pro Kanal.

5.23 Firmware-Update
Neue Funktionen können per Firmwareupdate auf die Jalousieaktoren geladen werden. Während dem Firmwareupdate sind die Geräte vollumfänglich verfügbar und funktionsfähig. Das Firmwareupdate kann in einem System zur Zeitoptimierung auf mehrere Jalousieaktoren gleichzeitig aufgespielt werden.

6 Geräte Jalousieaktoren
Für die Ansteuerung der Behänge sind folgende Eigenschaften pro Jalousieaktor notwendig.


6.1 Jalousieaktor (Dezentral im Barrengehäuse)
• Steuerkanäle pro Aktor mind.	1
• Strombelastung min.	1A, pro Kanal
• Betriebsspannung	230 VAC
• Bauform	Dezentral (AP)
• IP-Schutz mind.	IP 20
• Anzahl Endschalter	2 oder 3
• Endlagendetektion	ja (automatisch)
• Bedienung ohne KNX pro Motorkanal	ja, Lokaltaster
• Bedienung ohne KNX pro Gerät	ja, Gruppentaster
• Lokaltaster auf KNX senden	ja, als Binäreingang
• Prüftaster	ja, auf Gerät
• Sicherheitsposition	ja (beliebig)
• Eingeschränkte Bedienung	ja (beliebig)
• Automatiksperre	ja
• Fahrstrategien	ja (11 Produktetypen)
• Ansteuerung Höhe/Winkel	ja (ohne Dunkelphase)
• Ansteuerung Beschattung	ja
• Rückmeldung Position (Endlagen, Höhe/Winkel)	ja
• Rückmeldung Störungen (Thermoschutz, Motorfehler)	ja
• Rückmeldung Zustände (Anzahl Fahrbewegungen, Betriebsstunden Fassadenprodukt)	ja
• Modulschacht für Funkbedienung	ja

Typ: wie JAX-1, Griesser AG, CH-8355 Aadorf

6.2 Jalousieaktor (Dezentral im Barrengehäuse)
• Steuerkanäle pro Aktor mind.	3
• Strombelastung min.	1A, pro Kanal
• Betriebsspannung	230 VAC
• Bauform	Dezentral (AP)
• IP-Schutz mind.	IP 20
• Anzahl Endschalter	2 oder 3
• Endlagendetektion	ja (automatisch)
• Bedienung ohne KNX pro Motorkanal	ja, Lokaltaster
• Bedienung ohne KNX pro Gerät	ja, Gruppentaster
• Lokaltaster auf KNX senden	ja, als Binäreingang
• Prüftaster	ja, auf Gerät
• Sicherheitsposition	ja (beliebig)
• Eingeschränkte Bedienung	ja (beliebig)
• Automatiksperre	ja
• Fahrstrategien	ja (11 Produktetypen)
• Ansteuerung Höhe/Winkel	ja (ohne Dunkelphase)
• Ansteuerung Beschattung	ja
• Rückmeldung Position (Endlagen, Höhe/Winkel)	ja
• Rückmeldung Störungen (Thermoschutz, Motorfehler)	ja
• Rückmeldung Zustände (Anzahl Fahrbewegungen, Betriebsstunden Fassadenprodukt)	ja
• Modulschacht für Funkbedienung	ja

Typ: wie JAX-3, Griesser AG, CH-8355 Aadorf

6.3 Jalousieaktor (Reiheneinbaugehäuse)
• Steuerkanäle pro Aktor mind.	6
• Strombelastung mind.	1A, pro Kanal
• Betriebsspannung	230 VAC
• Bauform	Reiheneinbaugerät
• IP-Schutz mind.	IP 20
• Anzahl Endschalter	2 oder 3
• Endlagendetektion	ja (automatisch)
• Bedienung ohne KNX pro Motorkanal	ja, Lokaltaster
• Bedienung ohne KNX pro Gerät	ja, Gruppentaster
• Lokaltaster auf KNX senden	ja, als Binäreingang
• Prüftaster	ja, auf Gerät
• Sicherheitsposition	ja (beliebig)
• Eingeschränkte Bedienung	ja (beliebig)
• Automatiksperre	ja
• Fahrstrategien	ja (11 Produktetypen)
• Ansteuerung Höhe/Winkel	ja (ohne Dunkelphase)
• Ansteuerung Beschattung	ja
• Rückmeldung Position (Endlagen, Höhe/Winkel)	ja
• Rückmeldung Störungen (Thermoschutz, Motorfehler)	ja
• Rückmeldung Zustände (Anzahl Fahrbewegungen, Betriebsstunden Fassadenprodukt)	ja
• Modulschacht für Funkbedienung	ja

Typ: wie JAX-6, Griesser AG, CH-8355 Aadorf

6.4 Jalousieaktor (Reiheneinbaugerät)
• Steuerkanäle pro Aktor	9
• Strombelastung mind.	1A, pro Kanal
• Betriebsspannung	230 VAC
• Bauform	Reiheneinbaugerät
• IP-Schutz mind.	IP 20
• Anzahl Endschalter	2
• Endlagendetektion	ja (automatisch)
• Bedienung ohne KNX pro Motorkanal	ja, Lokaltaster
• Bedienung ohne KNX pro Gerät	ja, Gruppentaster
• Lokaltaster auf KNX senden	ja, als Binäreingang
• Prüftaster	ja, auf Gerät
• Sicherheitsposition	ja (beliebig)
• Eingeschränkte Bedienung	ja (beliebig)
• Automatiksperre	ja
• Fahrstrategien	ja (11 Produktetypen)
• Ansteuerung Höhe/Winkel	ja (ohne Dunkelphase)
• Ansteuerung Beschattung	ja
• Rückmeldung Position (Endlagen, Höhe/Winkel)	ja
• Rückmeldung Störungen (Thermoschutz, Motorfehler)	ja
• Rückmeldung Zustände (Anzahl Fahrbewegungen, Betriebsstunden Fassadenprodukt)	ja
• Modulschacht für Funkbedienung	ja

Typ: wie JAX-9, Griesser AG, CH-8355 Aadorf

7 Weitere Informationen

7.1 Systemkomponenten
Es sind sämtliche zur vollen Funktionsfähigkeit notwendigen Systemkomponenten einzurechnen. Dazu gehören insbesondere Spannungsversorgungen, Linienkoppler, Sensorinterface, Internetanbindungen  etc.

7.2 Dienstleistungen
Es sind sämtliche zur vollständigen Ausführung notwendigen Dienstleistungsanteile einzurechnen. Insbesondere auch Projektleitung, Produktehandling, Lieferung auf Baustelle etc.

7.3 Inbetriebsetzung
Der Leistungsumfang gliedert sich in folgende Positionen
• Einmalige Instruktion des Elektrounternehmers für die korrekte Installation der Komponenten (Jalousieaktoren, Zentralen und Sensorikelemente)
• Inbetriebsetzung der installierten Geräte in 2 Phasen
• Integraler Test der Anlage ohne Ankopplung der Leitebene (Vorabnahme 1)
• Integraler Test der Anlage mit Ankopplung der Leitebene, Test der Fernwartung (Vorabnahme 2)
• Abnahme und Inbetriebsetzung der Steuerung
• Justierung der Anlage nach 2 Monaten nach der Inbetriebsetzung
• Justierung der Anlage nach 8 Monaten nach der Inbetriebsetzung

Die Justierung beinhaltet das Optimieren der Sektoren, Lamellenwinkel etc. In der Justierung nicht enthalten sind programmtechnische Änderungen und Kundenwünsche.

013192.911 / V1.12 / 08-24 / Griesser KNX-DE
Text selektieren
Kontakt
oder
Jetzt eine Nachricht senden
oder
Sie haben Fragen?
Rufen Sie uns an.
+41 58 822 42 42
